直線光軸作為直線運動系統的核心元件，其性能直接影響設備的定位精度和運動平穩性。本文將深入剖析直線光軸的技術特點、選型方法和創新應用，為工程師提供全面的設計參考。

一、直線光軸核心參數體系

1.1 材料科學

• 軸承鋼（SUJ2）：硬度HRC58-62，極限載荷1500MPa

• 不銹鋼（SUS440C）：耐腐蝕性提升5倍，硬度HRC56-58

• 表面處理工藝：

  • 硬鉻鍍層：厚度0.02-0.05mm，摩擦系數μ=0.12

  • 陶瓷涂層：HV1200硬度，耐溫800℃

1.2 精度等級標準

二、典型結構對比分析

2.1 實心光軸 vs 空心光軸

2.2 創新結構發展

• 預緊式光軸：通過內部液壓系統實現0.02mm預變形量

• 自潤滑光軸：表面含油率15%，免維護周期達5000km

• 智能光軸：集成FBG光纖傳感器，實時監測應變分布

三、工程選型方法論

3.1 負載計算模型

• 彎曲變形公式：
  δ = (F·L³)/(48·E·I)
  (E=210GPa, I=πd?/64)

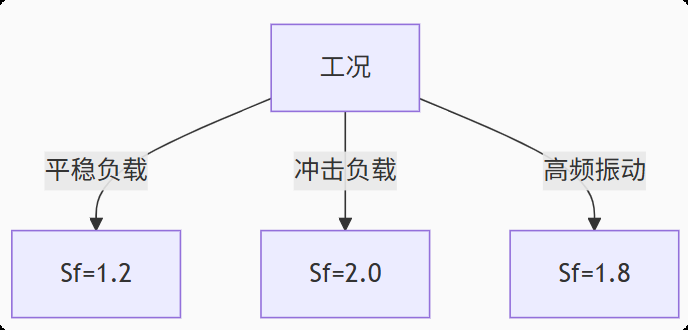

• 安全系數選擇：

3.2 配合公差設計

• 過盈配合：H7/k6級，用于高剛性要求

• 間隙配合：H7/g6級，適合高速運動

• 特殊案例：

  • 醫療設備：H6/h5

  • 食品機械：間隙增加0.01mm防卡死

四、前沿應用案例

4.1 半導體晶圓傳輸系統

• 需求：±0.005mm直線度

• 方案：φ16mm陶瓷涂層光軸

• 效果：顆粒污染降低90%

4.2 新能源電池疊片機

• 挑戰：200次/分鐘往復運動

• 創新方案：

  • 中空水冷光軸（流量2L/min）

  • 溫度控制在25±1℃

4.3 航天展開機構

• 特殊要求：

  • -70℃~150℃工況

  • 真空10??Pa環境

• 材料選擇：Inconel718合金+MoS?涂層

五、安裝維護規范

5.1 安裝平行度控制

5.2 潤滑方案優化

• 油脂潤滑：

  • 鋰基脂：-20~120℃

  • 全氟聚醚脂：-40~250℃

• 油霧潤滑：

  • 油氣比1:200000

  • 耗量0.05ml/h

六、失效分析與對策

6.1 典型失效模式

• 磨粒磨損：表面出現軸向條紋（Ra>0.4μm）

• 疲勞剝落：次表面萌生裂紋（循環次數>10?）

• 腐蝕磨損：點蝕坑密度>5個/cm²

6.2 改進措施

• 表面粗糙度優化至Ra0.1μm

• 采用殘余壓應力處理（-200MPa）

• 增加防銹涂層厚度至30μm

七、未來技術趨勢

1. 復合功能光軸：

   • 集成冷卻流道（ΔT<2℃/m）

   • 內置應變傳感網絡

2. 智能自修復技術：

   • 微膠囊化潤滑劑

   • 形狀記憶合金補償磨損

3. 超材料應用：

   • 負泊松比結構設計

   • 梯度硬度分布（表面HV1000→芯部HV600）

通過系統掌握這些技術要點，工程師可以突破傳統設計局限。需要特別注意的是，現代高精度設備往往要求將光軸系統與直線軸承、驅動單元作為整體進行動力學仿真，建議采用多體動力學軟件（如Adams）進行虛擬樣機驗證，以實現最優性能匹配。
