在工業自動化、精密儀器和各類機械系統中，直線運動無處不在。實現高精度、低摩擦、長壽命的直線往復運動，離不開一個關鍵部件——直線軸承。它是將旋轉動力轉化為精準直線位移的橋梁，直接影響著設備的性能、精度和可靠性。本文將深入解析直線軸承的世界。
一、 什么是直線軸承？
直線軸承是一種直線運動系統，用于與直線光軸（或導向軸）配合使用，實現無限行程的精密直線往復運動。其核心功能是支撐和引導負載，并將滑動摩擦變為滾動摩擦，從而保證運動部件的高精度、高速度和平穩性。
它與直線導軌（Linear Guide）的主要區別在于：
-
直線軸承：通常與圓形的直線光軸配對，構成一個線性運動副。優點是成本低、結構緊湊、安裝靈活。
-
直線導軌：是一個集成度更高的系統，包含導軌、滑塊、滾珠和回流器。優點是剛性更高、承載能力更強、精度更穩定。
二、 工作原理與核心結構
直線軸承的工作原理基于滾動摩擦。
-
基本構造：一個典型的標準型直線軸承主要由軸承外套、保持架、滾動體（鋼球或滾柱） 和密封端蓋組成。
-
工作過程：滾動體（鋼球）被精密地排列在保持架內，形成一個閉合的循環通道。當軸承在光軸上運動時，鋼球在軸承外套和光軸之間滾動，并通過保持架在兩端的端蓋內進行無限循環。
-
摩擦轉化：傳統的滑動軸承是面接觸的滑動摩擦，阻力大、易磨損。而直線軸承是點/線接觸的滾動摩擦，將摩擦阻力降至滑動摩擦的1/50甚至1/100，極大地提高了效率和壽命。
三、 主要類型與特點
直線軸承根據結構、形狀和滾動體的不同，可分為多種類型，以適應不同的應用需求。
1. 按形狀與安裝方式分類
| 類型 | 外觀特點 | 優勢 | 典型應用場景 |
|---|---|---|---|
| 標準型（圓筒型） | 圓柱形外壁，無固定結構 | 徑向尺寸小，結構緊湊，成本低 | 需安裝在軸承座內，用于多軸并聯、內置式結構 |

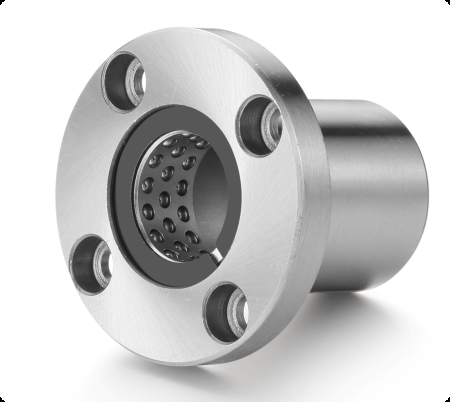

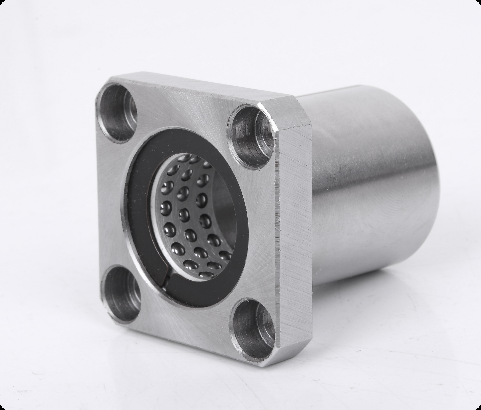

| 法蘭型 | 端面帶有圓形或方形法蘭盤，有安裝孔 | 安裝簡便，固定牢固，抗力矩能力強 | 可直接用螺釘固定在表面，適用于懸臂結構、垂直運動 |
| 開口型 | 軸承外壁有一個貫穿的開口 | 可調節內徑，消除間隙，抗振動 | 需要消除配合間隙、補償磨損或方便安裝的場景 |
| 加長型 | 軸承長度是標準型的數倍 | 承載能力更強，穩定性更好，抗偏載 | 支撐距離較長、對運動穩定性要求極高的場合 |
2. 按滾動體分類
-
滾珠式直線軸承：最常見的類型。優點：摩擦系數極小，運動非常靈活，適合高速輕載的應用。缺點：接觸面積小，承載能力和剛性相對較低。
-
滾柱式直線軸承：使用圓柱滾子作為滾動體。優點：接觸面積大，承載能力遠超滾珠式，剛性極高，抗沖擊能力強。缺點：極限速度較低，成本更高。適用于重載、高剛性要求的場合，如機床、重型設備。
3. 按精度等級分類
-
普通級（P0）：用于一般自動化設備，對精度要求不高的場合。
-
精密級（P5, P4）：用于高精度機床、測量設備、半導體設備等。
四、 核心優勢與性能特點
-
摩擦阻力小：滾動摩擦帶來極高的運動效率，驅動功率需求低。
-
高精度與高平穩性：運動順暢，無爬行現象，可實現μm級的定位精度。
-
高速度：允許極高的直線運動速度（可達5m/s甚至更高）。
-
長壽命：在正常負載和良好維護下，使用壽命極長。
-
安裝靈活：多種類型和規格可供選擇，設計靈活性高。
-
維護簡便：多數產品可潤滑，維護成本低。
五、 關鍵應用領域
直線軸承是自動化領域的“萬能零件”，其應用幾乎涵蓋所有工業門類：
-
自動化設備：流水線機械手、拾取放置（Pick-and-Place）設備、點膠機、鎖螺絲機。
-
精密測量儀器：三坐標測量機（CMM）、光學檢測設備、影像測量儀。
-
機床與加工中心：刀庫、換刀裝置、尾座、輔助支撐單元。
-
辦公設備：打印機、復印機、掃描儀的打印頭移動機構。
-
醫療設備：CT機滑環、手術機器人、診斷分析儀器。
-
新能源設備：鋰電池疊片機、光伏板串焊機、激光切割設備。
六、 選型指南：如何選擇合適的直線軸承？
選型錯誤是導致軸承失效的主要原因。以下是關鍵的選型考量因素：
-
負載類型與大小：計算徑向載荷和力矩載荷。輕載高速選滾珠型，重載低速選滾柱型。
-
運動速度：高速應用需選擇低摩擦、高精度的滾珠軸承，并考慮潤滑方式。
-
精度要求：根據設備的定位精度和重復定位精度要求，選擇合適的精度等級。
-
安裝空間與方式：空間受限選標準型+軸承座；需要簡便安裝和抗力矩選法蘭型。
-
使用環境：
-
潔凈環境：選擇帶有非接觸式密封圈、使用油脂潤滑的型號。
-
多塵、潮濕環境：選擇帶接觸式密封圈、甚至金屬刮屑器的型號，或考慮不銹鋼材質。
-
腐蝕環境：選擇不銹鋼直線軸承和不銹鋼直線光軸。
-
-
預期壽命：通過壽命計算公式，結合負載、行程、速度等參數估算壽命，確保滿足設備設計年限。
七、 安裝與維護注意事項
-
安裝：確保軸承座孔或安裝面的精度，避免強行敲入。多軸使用時，必須保證各光軸的平行度，否則會急劇縮短壽命。
-
潤滑：定期使用合適的鋰基脂或高速機油進行潤滑，可顯著降低磨損、減少噪音、延長壽命。密封性好的軸承可延長潤滑間隔。
-
防塵：保持光軸清潔，及時清理表面的灰塵和碎屑，這些硬質顆粒是軸承的“殺手”。
直線軸承雖小，卻是現代機械設計中不可或缺的關鍵功能部件。從簡單的抽屜滑軌到復雜的太空機械臂，其背后都蘊含著精妙的力學原理和制造工藝。正確理解其類型、特點和應用場景，并進行科學合理的選型與維護，是確保整個設備高效、精準、可靠運行的基礎。隨著工業4.0和智能制造的推進，直線軸承技術也在向智能化、集成化方向發展，將繼續為人類的精密制造賦能。
