直線導軌作為精密機械的核心傳動部件，其性能直接影響整個設備的位置精度和動態響應。本文將系統解析直線導軌的技術特征、選型方法和創新應用，為工程師提供實用的設計參考。

一、直線導軌核心結構解析

1.1 四大核心組件協同機制

• 導軌本體：采用合金鋼（如SUJ2）經滲碳淬火處理，硬度達HRC58-62，精密磨削后直線度可達0.003mm/1000mm

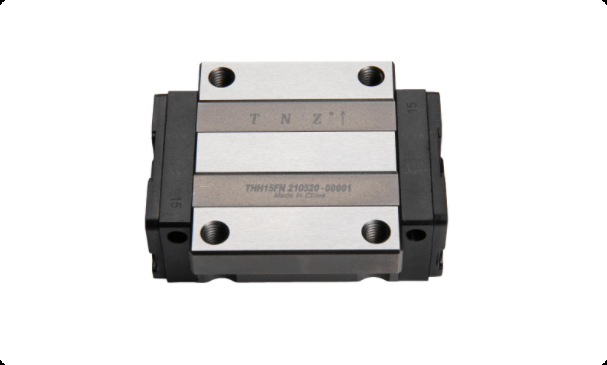

• 滑塊單元：內部包含多達60個精密滾珠，采用哥德式溝槽設計，實現接觸角45°的最佳應力分布

• 循環系統：專利設計的端蓋式回流通道，使滾珠循環流暢度提升40%（如THK的LR系列）

• 密封裝置：三重防護系統（刮油片+迷宮密封+金屬擋片）確保IP54防護等級

1.2 關鍵性能指標解讀

• 預壓等級：

  • P0級（輕預壓）：間隙3-5μm，適合普通搬運設備

  • P2級（中預壓）：過盈2-4μm，CNC機床首選

  • P4級（重預壓）：過盈5-8μm，用于五軸聯動加工中心

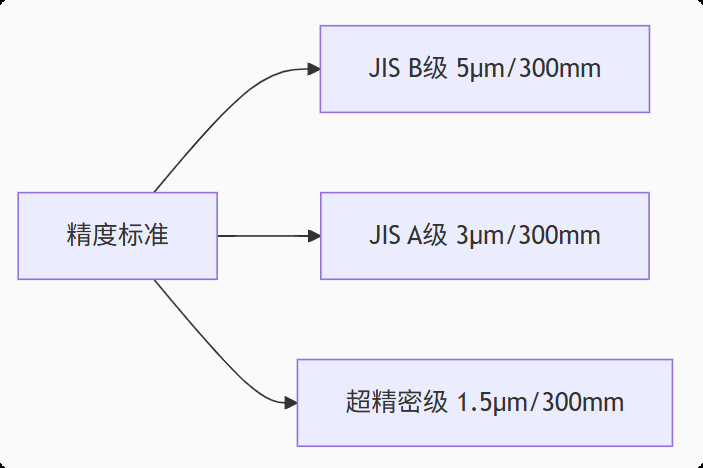

• 精度等級：




二、主流類型技術對比

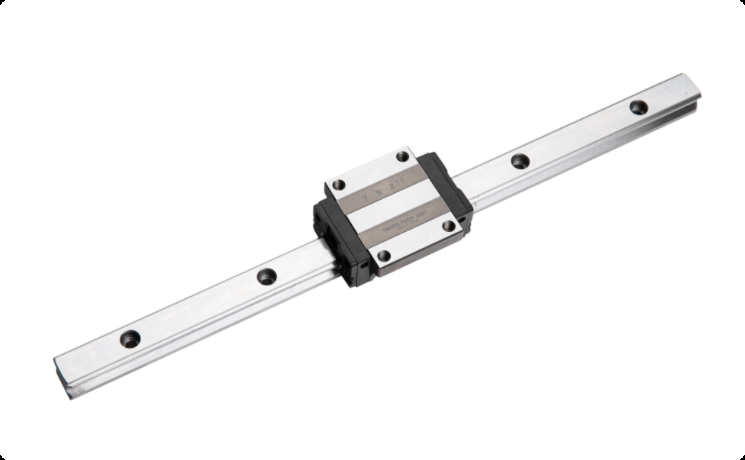

2.1 滾珠導軌 vs 滾柱導軌

2.2 創新結構演進

• 交叉滾柱導軌：滾柱呈90°交叉排列，剛度提升300%（如INA的KUSE系列）

• 靜壓導軌：油膜厚度0.01-0.03mm，無摩擦運動（精度達0.1μm）

• 磁浮導軌：瑞士ETEL公司產品加速度可達5G，重復定位精度±0.01μm

三、選型工程方法論

3.1 負載計算三維模型

• 徑向負載：$F_r = \frac{F_v \cdot L1 + F_h \cdot L2}{L3}$

• 傾覆力矩：$M = F_e \cdot L4 \cdot S_f$
  （安全系數$S_f$取1.2-2.0）

3.2 壽命預測模型

修正壽命公式：
$L_{10h} = \frac{(\frac{C}{P})^3 \cdot 50km}{2 \cdot n \cdot s \cdot 60}$
其中：

• $C$：額定動載荷

• $P$：等效負載

• $n$：往復次數

• $s$：行程長度

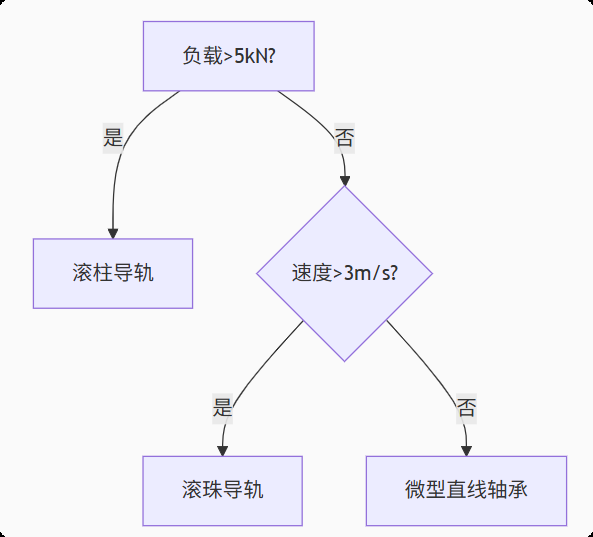

3.3 選型決策樹

四、前沿應用案例

4.1 半導體光刻機

• 應用：ASML EUV光刻機雙工件臺

• 方案：空氣靜壓導軌+激光干涉儀閉環控制

• 性能：2nm步進精度，500mm/s運動速度

4.2 新能源電池生產

• 挑戰：應對銅鋁粉塵污染

• 創新：NSK的HTF系列導軌，特殊密封設計：

  • 刮脂片硬度HS80±5

  • 防塵迷宮間隙0.15mm

  • 使用壽命提升至20000km

4.3 醫療機器人

• 達芬奇手術機器人解決方案：

  • 采用微型直線導軌（寬度6mm）

  • 生物兼容性潤滑脂

  • 無磁不銹鋼材質

五、維護技術規范

5.1 潤滑管理策略

5.2 磨損診斷方法

• 振動分析：采集頻率譜，發現>5kHz異常波形成分

• 溫度監控：紅外測溫超過環境溫度+15℃需預警

• 聲發射檢測：AE傳感器捕捉滾道剝落信號

六、未來技術趨勢

1. 智能導軌系統：

   • 集成應變片實時監測預緊力

   • 內置溫度傳感器網絡

   • IO-Link接口輸出健康狀態

2. 混合驅動技術：
   直線電機+機械導軌復合系統：

   • 粗定位階段：機械導軌（±0.01mm）

   • 精定位階段：直線電機（±0.001mm）

3. 新材料應用：

   • 陶瓷導軌（Si3N4）用于超高真空環境

   • 石墨烯涂層降低摩擦系數至0.005

通過系統掌握這些技術要點，工程師可以突破傳統選型局限。值得注意的是，現代設備越來越傾向于采用"機電一體化"設計思維，將導軌系統與驅動控制作為整體來優化，這要求我們具備跨學科的協同設計能力。
