在直線運動系統的設計中，直線軸承的安裝方式直接影響機械結構的緊湊性和負載特性。標準型（圓筒型）和法蘭型作為兩種最基礎且應用最廣泛的類型，各自擁有不可替代的優勢。理解它們的核心差異，能夠幫助工程師在設備開發階段做出更合理的選型決策。

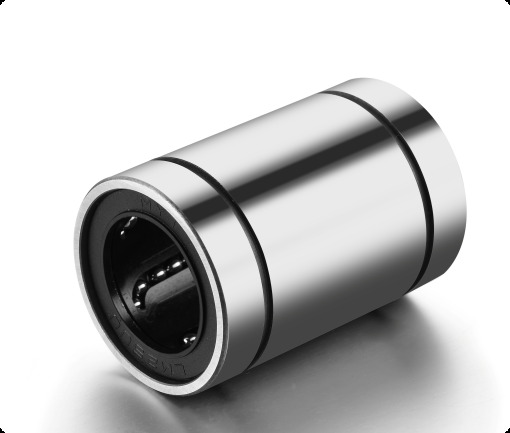

一、 標準型（圓筒型）直線軸承：靈活安裝的通用選擇

結構特征：

• 純圓柱形外壁，無附加固定結構

• 外徑公差通常按h7級精密加工

• 需配合軸承座或加工安裝孔使用

核心優勢：

1. 徑向空間占用極小
   由于省略法蘭結構，在相同內徑規格下，標準型比法蘭型節省約20%-30%的徑向安裝空間。這使得它特別適合對結構緊湊性要求高的場景，如：

   • 多軸并聯機械臂關節內部

   • 精密儀器儀表中的隱藏式導向

   • 3D打印機擠出頭的輕量化設計

2. 安裝方向可調性
   通過旋轉軸承可靈活調整潤滑嘴方向（某些帶注油孔型號），便于在復雜結構中優化潤滑管路布局。工業機器人腕部關節常利用此特性。

3. 成本效益突出
   省去法蘭結構后，材料成本和加工工序減少，價格通常比同規格法蘭型低15%-25%。

典型應用場景：

• 需要貫穿式安裝的直線模組

• 內置式滑臺結構的導向支撐

• 輕載高速往復運動（如自動包裝機）

• 作為導向襯套使用（配合光軸）

安裝注意事項：

• 必須使用專用軸承座或精密加工安裝孔（推薦H7公差）

• 需配合止動環或端蓋防止軸向竄動

• 不適用于存在較大傾覆力矩的工況

二、 法蘭型直線軸承：高剛性安裝的首選方案

結構變體：

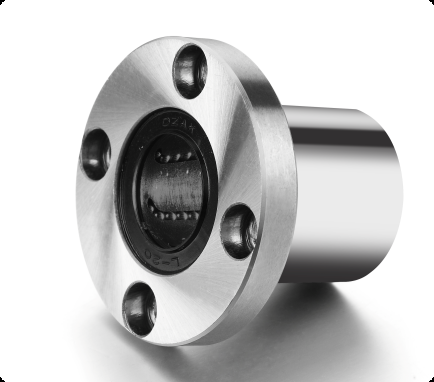

• 圓形法蘭型（LMF型）：均布安裝孔，適合圓周方向受力

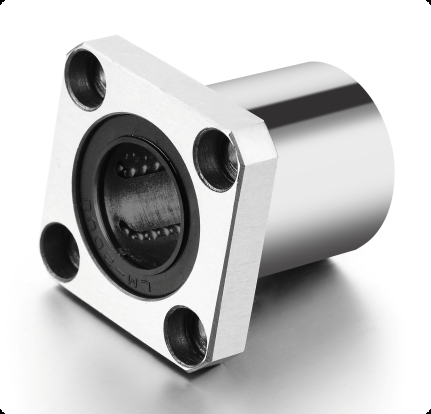

• 方形法蘭型（LMK型）：直角固定面，便于對齊機械基準

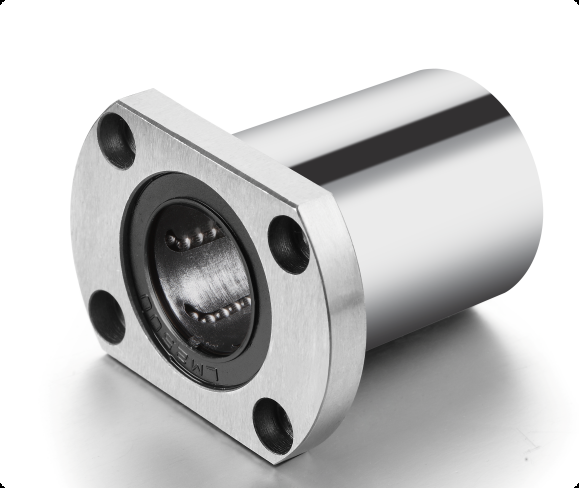

• 切割法蘭型（LMH型）：可調整法蘭角度

不可替代的優勢：

1. 抗傾覆能力提升300%
   法蘭結構通過增大支撐跨距，可有效抵抗由偏心負載產生的傾覆力矩。測試數據顯示，在相同載荷下，法蘭型比標準型的偏轉角減小60%以上。典型應用包括：

   • 懸臂式機械手末端執行器

   • 垂直安裝的升降機構

   • 非對稱負載的輸送裝置

2. 安裝便捷性革命
   法蘭面直接提供DIN標準孔距，支持兩種安裝方式：

   • 表面貼裝：用沉頭螺釘固定在機加工表面

   • 嵌入式安裝：法蘭沉入銑削臺階定位
     這種特性使其在設備維護時更換效率提升50%。

3. 振動工況適應性
   法蘭的分布式固定方式能更好抑制高頻振動，在以下場景表現優異：

   • 沖壓設備輔助導向

   • 振動篩分機械

   • 伺服壓裝機

典型應用場景：

• 需要單側固定的自動化設備

• 空間允許的外置式安裝

• 存在沖擊載荷的工程機械

• 需要頻繁拆卸維護的產線

選型黃金法則：

• 圓形法蘭優先用于多方向受力工況

• 方形法蘭適合需要機械基準對齊的場合

• 切割法蘭專為特殊角度調整需求設計

三、 技術參數對比表（以THK LM系列為例）

四、 選型決策樹：五步鎖定最佳方案

1. 空間評估

   • 徑向空間≤軸承外徑+2mm → 強制選擇標準型

   • 軸向空間受限 → 優先考慮方形法蘭緊湊安裝

2. 負載分析

   • 存在>1Nm傾覆力矩 → 必須使用法蘭型

   • 純徑向載荷<50N → 標準型可能足夠

3. 運動特性

   • 頻率>5Hz的往復運動 → 法蘭型抗振更優

   • 速度>1m/s → 標準型輕量化優勢顯現

4. 維護需求

   • 需要快速更換 → 法蘭型節省50%維護工時

   • 永久性安裝 → 標準型更經濟

5. 成本權衡

   • 批量>1000件時，標準型可節省15%以上BOM成本

經典案例對比：

• 食品包裝機推料機構：選用標準型實現12個并聯軸的緊湊布局

• 汽車焊接機器人：采用方形法蘭型抵抗焊槍的偏心負載

• 半導體晶圓搬運機械手：使用圓形法蘭型便于真空環境下的快速維護

五、 混合應用創新方案

現代設備設計常采用組合應用模式：

• "標準型+法蘭座"方案：在需要調整導向位置時，將標準軸承裝入可調式法蘭座（如Misumi的FLS系列），兼具靈活性與剛性

• "法蘭型嵌入式"安裝：將法蘭沉入機構內部，既獲得法蘭的穩定性，又保持外觀平整度（常見于醫療設備）

• "復合支撐"系統：在長行程中，每隔300mm布置一個法蘭型軸承作為主要支撐，中間用標準型軸承輔助導向（如大型CNC雕刻機）

通過理解這兩種基礎型態的本質差異，工程師可以突破簡單二選一的局限，創造出更優化的直線運動解決方案。記住：最好的選擇永遠是那個能精準平衡空間、負載、成本和維護需求的方案。
