在直線運動系統中，法蘭型直線軸承因其安裝便捷、穩定性強等優勢，成為自動化設備、精密機械中的熱門選擇。與標準型直線軸承相比，法蘭型設計在空間利用、抗力矩性能等方面表現更優。本文將深入解析其結構特點、選型要點、典型應用場景，并分享安裝維護的實用技巧。
一、法蘭型直線軸承的核心優勢
1. 安裝便捷，節省空間
-
直接固定：通過法蘭盤（圓形或方形）上的安裝孔與設備基座連接，省去額外的軸承座或夾緊裝置。
-
緊湊設計：相比標準型+安裝座的組合，法蘭型整體體積更小，適合空間受限的場合。
2. 抗力矩能力強
-
法蘭盤與基座的緊密貼合可有效抵抗徑向和軸向的偏載力矩，減少因受力不均導致的卡滯或磨損。
3. 高剛性，運動更穩定
-
法蘭固定方式增強了軸承的整體剛性，尤其適合高速、高加速度的應用場景。
4. 密封性優化（可選）
-
部分型號配備雙面密封蓋或防塵圈，適合粉塵、潮濕等惡劣環境。
二、法蘭型直線軸承的常見類型
| 類型 | 特點 | 適用場景 |
|---|---|---|
| 圓形法蘭型 | 法蘭盤為圓形，安裝孔均勻分布，適合徑向負載為主的應用 | 輕載自動化設備、輸送線 |

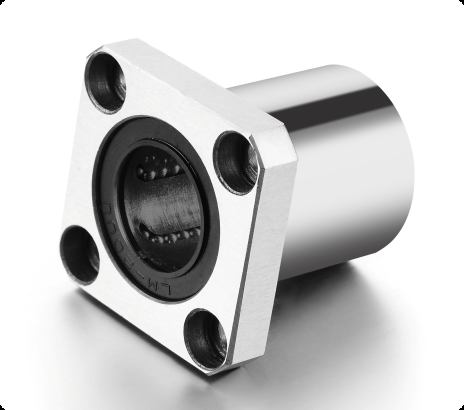

| 方形法蘭型 | 法蘭盤為方形，固定更穩固，抗力矩能力更強 | CNC機床、重載機械臂 |
| 加長法蘭型 | 軸承筒體加長，導向距離增加，進一步提升穩定性 | 長行程、高精度定位系統 |
| 不銹鋼法蘭型 | 材質為不銹鋼（如SUS304），耐腐蝕 | 食品機械、醫療設備、潔凈環境 |
三、關鍵選型參數指南
選購法蘭型直線軸承時，需重點關注以下參數：
-
法蘭尺寸：直徑/邊長、安裝孔距、厚度（影響承載能力）。
-
內徑公差：與軸的配合間隙（通常為H7級）。
-
負載能力：徑向載荷（Fr）、軸向載荷（Fa）和允許力矩（M）。
-
速度限制：高速應用需選擇低摩擦保持架材質（如工程塑料）。
-
密封需求：防塵型（帶橡膠密封圈）或開放型（便于潤滑）。
示例：某自動化分揀設備選用方形法蘭型LMFC20UU，因其需承受徑向負載300N+軸向沖擊，且安裝空間狹窄。
四、典型應用場景案例
1. 工業機器人關節
-
需求：高剛性、抗偏載。
-
方案：方形法蘭型+精密研磨軸，確保重復定位精度±0.02mm。
2. 3D打印機運動模組
-
需求：輕量化、低摩擦。
-
方案：圓形法蘭型鋁合金軸承，搭配自潤滑光軸。
3. 醫療直線驅動裝置
-
需求：耐腐蝕、無污染。
-
方案：不銹鋼法蘭型，無需外部潤滑。
五、安裝與維護要點
1. 正確安裝步驟
-
清潔軸與法蘭面，確保無毛刺或顆粒物。
-
對中調整：使用千分表檢測軸與安裝面的平行度（≤0.05mm/m）。
-
分步緊固螺栓：按對角線順序逐步擰緊，避免法蘭變形。
2. 日常維護建議
-
潤滑周期：每運行100km補充鋰基潤滑脂（高溫環境改用二硫化鉬）。
-
磨損檢查：定期測量徑向游隙，若超過初始值20%需更換。
六、常見問題解答
Q：法蘭型能否替代標準型+軸承座的組合？
A：在空間有限或需要高剛性時可直接替代，但成本略高。
Q：法蘭材質是否影響性能？
A：鋼制法蘭強度高，鋁合金法蘭輕量化，按負載需求選擇。
Q：安裝后運行不順暢怎么辦？
A：檢查軸直線度、法蘭螺栓是否過緊、潤滑是否充足。
法蘭型直線軸承通過結構優化，完美平衡了安裝效率、運動穩定性和空間利用率，是自動化升級的理想選擇。如需進一步選型支持，歡迎聯系我們，提供免費3D模型下載！
