1. 引言
直線軸承（Linear Bearing）是機械傳動系統中的核心部件，用于實現高精度、低摩擦的直線運動。它廣泛應用于自動化設備、數控機床、3D打印機等領域。本文將深入解析直線軸承的結構、工作原理、選型要點及維護方法。
2. 直線軸承的結構與類型
2.1 基本結構
-
外筒：通常為金屬（如鋼或鋁合金），提供支撐和保護。
-
滾動體：鋼球或滾柱，減少摩擦并承載徑向/軸向載荷。
-
保持架：確保滾動體均勻分布，防止碰撞。
-
密封圈（可選）：防塵、防雜質，延長壽命。
2.2 常見類型
| 類型 | 特點 | 適用場景 |
|---|---|---|

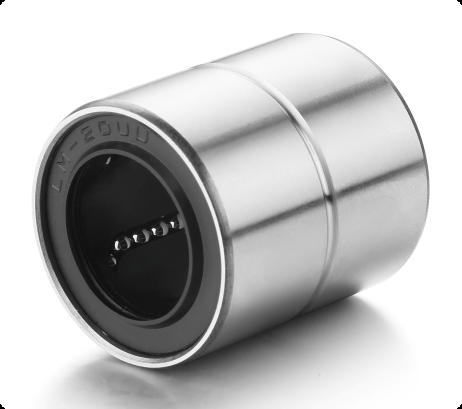

| 標準型 | 成本低，通用性強 | 輕載、低速（如傳送帶） |

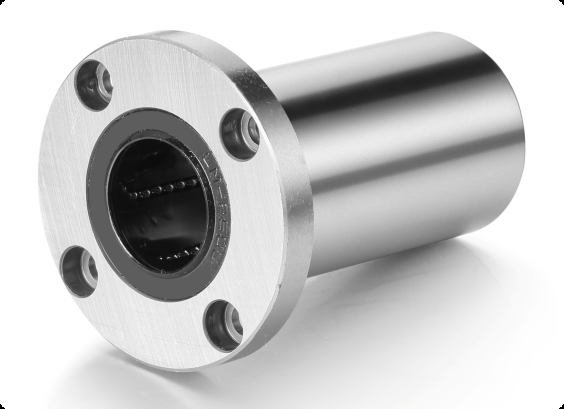

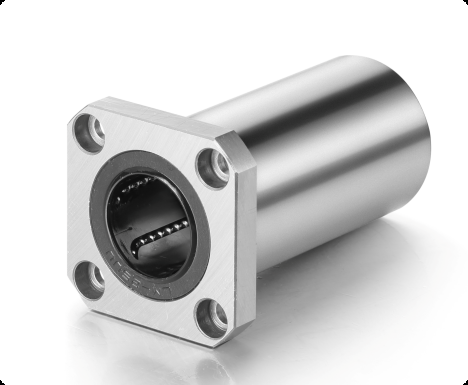

| 法蘭型 | 帶安裝法蘭，固定方便 | 空間受限的自動化設備 |
| 開口型 | 可調節間隙，補償安裝誤差 | 高精度定位系統 |
| 自潤滑型 | 無需額外潤滑，免維護 | 食品、醫療等清潔環境 |
3. 工作原理
直線軸承通過滾動體（鋼球）在軸與軸承外筒之間的循環運動，將滑動摩擦轉化為滾動摩擦，從而顯著降低阻力。其核心優勢包括：
-
高精度：重復定位精度可達±0.01mm。
-
低摩擦：摩擦系數僅為滑動軸承的1/10。
-
長壽命：理論壽命可達數萬公里行程。
4. 關鍵應用領域
-
工業自動化：機械臂、流水線導軌。
-
數控機床：主軸進給系統。
-
3D打印機：X/Y軸線性運動模塊。
-
醫療設備：CT機滑臺、手術機器人。
5. 選型要點
5.1 負載能力
-
徑向載荷：根據受力選擇軸承尺寸（如LM8UU最大徑向負載約200N）。
-
軸向載荷：需搭配止推軸承使用（直線軸承本身軸向承載能力弱）。
5.2 軸與配合
-
軸材質：推薦硬鉻鋼（HRC≥58），表面粗糙度Ra≤0.4μm。
-
公差配合：軸徑一般選h6或g6級公差。
5.3 速度與環境
-
高速場景：選擇循環滾珠式（如LM系列），避免使用滾柱式（易發熱）。
-
惡劣環境：選用不銹鋼軸承或密封型（如帶橡膠密封圈）。
6. 安裝與維護
6.1 安裝注意事項
-
同軸度：多軸承安裝時需確保軸線平行（偏差≤0.05mm/m）。
-
預壓調整：開口型軸承可通過螺栓調節間隙。
6.2 潤滑與保養
-
潤滑脂：推薦鋰基脂（如SKF LGEP2），每運行100km補充一次。
-
清潔：定期用無塵布擦拭軸表面，避免顆粒物劃傷滾道。
7. 常見故障與解決
| 故障現象 | 可能原因 | 解決方案 |
|---|---|---|
| 運動卡頓 | 潤滑不足或軸磨損 | 清潔并補脂，更換軸 |
| 異響 | 滾動體損壞或雜質進入 | 拆解清洗或更換軸承 |
| 溫度過高 | 過載或速度超出額定值 | 降低負載/速度，檢查配合 |
8. 未來發展趨勢
-
智能化：集成傳感器監測磨損狀態（如振動、溫度）。
-
新材料：陶瓷滾動體提升耐腐蝕性（適用于半導體行業）。
-
模塊化設計：即插即用組件縮短設備裝配時間。
直線軸承作為精密直線運動的關鍵部件，其性能直接影響設備穩定性和壽命。正確選型、規范安裝與定期維護是保障其高效運行的核心。隨著工業4.0的發展，直線軸承將進一步向高精度、智能化方向演進。
