1. 直線軸承概述與發展歷程
直線軸承作為現代機械直線運動系統的核心部件，其發展歷程可追溯至20世紀40年代。隨著工業自動化需求的不斷提升，傳統滑動軸承在精度、速度和壽命等方面逐漸無法滿足要求，直線軸承應運而生。經過近80年的技術演進，現代直線軸承已發展出多種結構形式和材料組合，廣泛應用于數控機床、工業機器人、半導體設備等高精度領域。
2. 結構與材料深度解析

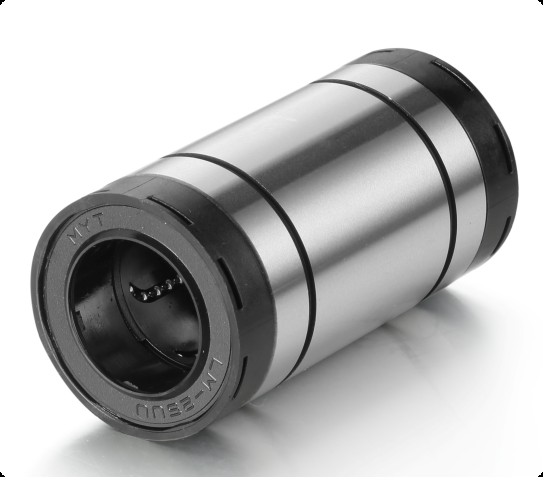

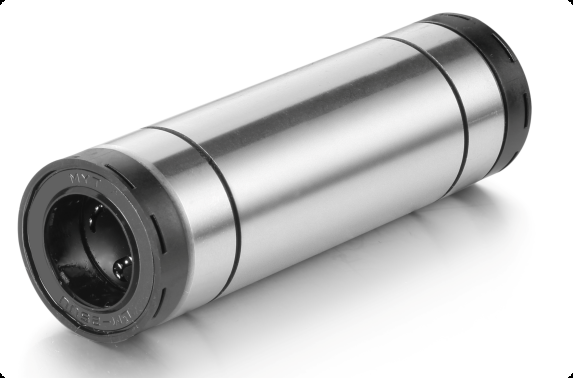

2.1 核心組件構成
-
外筒殼體：采用SCM435鉻鉬合金鋼，經滲碳淬火處理（表面硬度HRC60-62）
-
滾動系統：6-8列G5級精密鋼球（直徑公差±0.5μm），呈25°接觸角交錯排列
-
保持架：玻璃纖維增強聚酰胺66（PA66-GF30），耐溫120℃
-
密封系統：三唇接觸式密封（丁腈橡膠）+迷宮式防塵結構
2.2 關鍵材料特性對比
| 材料類型 | 硬度(HV) | 熱膨脹系數(10??/℃) | 適用溫度范圍 |
|---|---|---|---|
| 軸承鋼GCr15 | 750 | 11.5 | -30~120℃ |
| 不銹鋼440C | 600 | 10.2 | -50~150℃ |
| 氮化硅陶瓷 | 1500 | 3.2 | -196~800℃ |
3. 工作原理與力學特性
3.1 運動學原理
直線軸承通過滾動體的行星運動實現直線導向，其摩擦系數可表示為：
μ = 0.001 + 0.05(P/C)^(2/3)
其中P為當量動載荷，C為額定動載荷
3.2 剛度特性分析
-
徑向剛度：200-300N/μm（預緊狀態下可提升40%）
-
角剛度：15-20Nm/mrad
-
動態響應帶寬：≥100Hz（精密級軸承）
4. 工程選型方法與計算實例
4.1 選型流程
-
確定負載特性（徑向/軸向/力矩載荷）
-
計算當量動載荷P=XFr+YFa
-
校核靜載荷P0=Fr+2.8Fa
-
壽命計算L10=(C/P)^3×50km
4.2 數控機床應用案例
-
工況參數：
-
最大切削力：1200N
-
加速度：5m/s²
-
行程：600mm
-
-
選型計算：
-
動態載荷P=1200×1.2=1440N
-
選擇HGW30軸承（C=4500N）
-
理論壽命L=(4500/1440)^3×50≈21,000km
-
5. 安裝與維護規范
5.1 精密安裝要點
-
導軌平行度：≤0.01mm/300mm
-
預緊力控制：5-8%額定動載荷
-
螺栓擰緊順序：對角線漸進式緊固
5.2 維護周期表
| 項目 | 周期 | 標準 |
|---|---|---|
| 潤滑補充 | 200h | 鋰基脂0.5g |
| 游隙檢測 | 6月 | ≤0.02mm |
| 全面更換 | 3年 | 或50,000km |
