在自動化設備、數控機床、3D打印機和醫療儀器等精密機械中，直線運動機構是實現高效、精準操作的關鍵。而直線軸承（Linear Bearing）作為直線運動系統的核心部件，憑借其低摩擦、高精度和長壽命等優勢，成為現代工業不可或缺的機械元件。本文將全面介紹直線軸承的結構、工作原理、類型、選型方法、安裝維護及典型應用，幫助讀者深入理解這一重要機械部件。

一、直線軸承的基本概念

直線軸承是一種用于支撐和引導直線運動的機械元件，通過內部滾動體（鋼球或滾柱）的循環運動，將滑動摩擦轉化為滾動摩擦，從而顯著降低運動阻力，提高運動精度和使用壽命。

二、結構與工作原理

1. 主要結構組成

   • 外筒：通常采用高碳鋼或不銹鋼制造，提供結構支撐

   • 滾動體：高精度鋼球或滾柱，承擔載荷并減少摩擦

   • 保持架：均勻分布滾動體，防止相互碰撞

   • 密封端蓋：防止污染物進入，延長使用壽命

   • 潤滑系統：降低摩擦系數，提高運行效率

2. 工作原理
   當軸承沿導軌移動時，內部的滾動體在保持架的引導下循環滾動，將傳統的滑動摩擦轉變為滾動摩擦。這種轉變使得摩擦系數降低至滑動摩擦的1/10左右，從而實現平穩、高效、高精度的直線運動。

三、主要類型及特點

1. 標準型（LM系列）

   • 最常見的基礎型號

   • 適用于輕中載荷場合

   • 典型應用：自動化設備、傳送帶

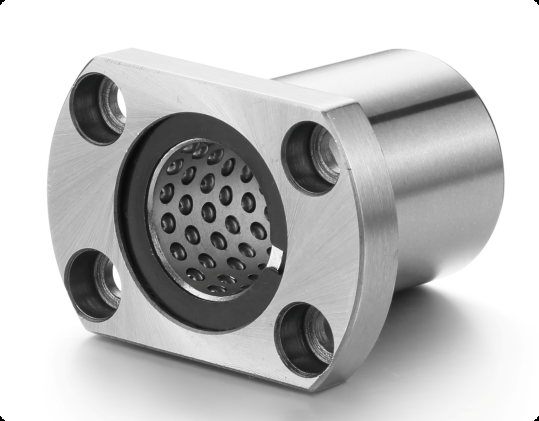

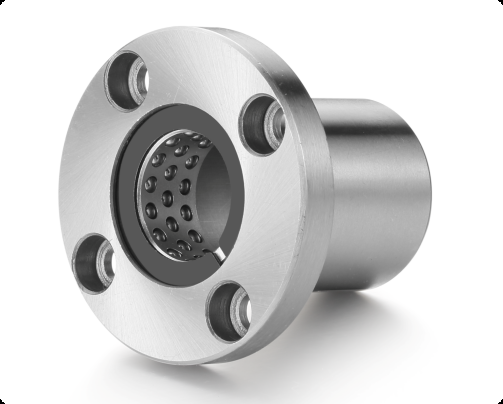

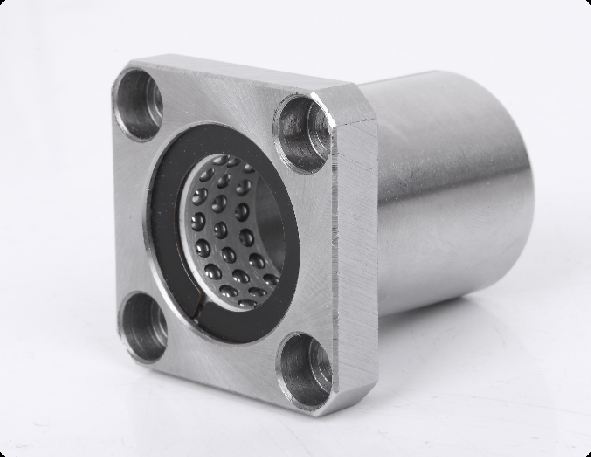

2. 法蘭型（LM-F系列）

   • 帶有安裝法蘭，便于固定

   • 節省安裝空間

   • 典型應用：機械手臂、精密儀器

3. 開口型（LM-OP系列）

   • 可調節徑向間隙

   • 抗偏載能力強

   • 典型應用：CNC機床、重型設備

4. 自潤滑型

   • 無需額外潤滑

   • 適用于清潔度要求高的場合

   • 典型應用：食品機械、醫療設備

四、選型指南

1. 負載能力

   • 徑向負載：垂直方向的承載能力

   • 軸向負載：水平方向的承載能力（通常為徑向的20-30%）

   • 沖擊負載：需考慮安全系數

2. 精度要求

   • 普通級：±0.1mm（一般工業設備）

   • 精密級：±0.01mm（高精度設備）

3. 環境適應性

   • 普通環境：鋼制軸承+防塵蓋

   • 腐蝕環境：不銹鋼軸承

   • 高溫環境：耐高溫潤滑脂或陶瓷軸承

五、安裝與維護

1. 安裝要點

   • 確保導軌硬度≥HRC58

   • 平行度誤差＜0.05mm/m

   • 避免強力敲擊安裝

2. 維護保養

   • 定期潤滑（每100小時補充潤滑脂）

   • 保持清潔（加裝防護罩）

   • 定期檢查運行狀態

3. 常見故障處理

   故障現象	可能原因	解決方案
   運行卡頓	潤滑不足	補充潤滑脂
   異常噪音	軸承損壞	更換軸承
   過早磨損	安裝不當	重新校正安裝

六、典型應用案例

1. 自動化生產線
   某汽車零部件生產線通過改用高精度直線軸承，將定位精度提升至±0.02mm，生產效率提高30%。

2. 3D打印機
   采用精密直線軸承后，打印層厚誤差從0.1mm降至0.02mm，顯著提升打印質量。

3. 醫療CT設備
   使用自潤滑直線軸承，既保證了運動精度，又滿足醫療設備的清潔度要求。

七、未來發展趨勢

1. 智能化：集成傳感器實現狀態監測

2. 新材料：陶瓷軸承、復合材料軸承的應用

3. 微型化：更小尺寸滿足精密設備需求

4. 環保型：可回收材料、無油潤滑技術

直線軸承作為現代機械直線運動系統的關鍵部件，其性能直接影響設備的精度、效率和壽命。通過合理選型、正確安裝和定期維護，可以充分發揮直線軸承的性能優勢。隨著工業4.0和智能制造的推進，直線軸承技術將持續創新，為更廣泛的工業應用提供支持。
