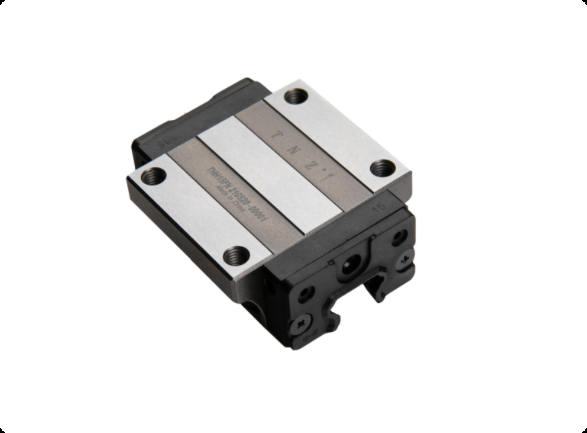

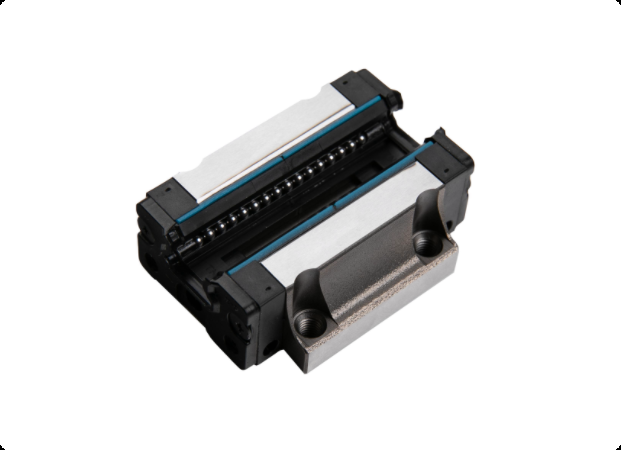

滑塊（Linear Slide Block）是直線運動系統中的關鍵部件，廣泛應用于自動化設備、數控機床、3D打印機、機器人等領域。它與直線導軌配合使用，實現高精度、低摩擦的直線運動，是現代工業機械中不可或缺的傳動元件。

滑塊的分類

根據不同的結構和應用需求，滑塊可分為以下幾類：

1. 滾珠滑塊

• 采用滾珠循環結構，摩擦系數低，適用于高速、高精度運動。

• 常見于數控機床、半導體設備等高精度機械。

2. 滾柱滑塊

• 使用滾柱作為滾動體，承載能力更強，適用于重載工況。

• 常用于大型機床、自動化生產線等。

3. 滑動摩擦滑塊（自潤滑滑塊）

• 采用特殊復合材料或含油軸承，無需額外潤滑，適用于低速、輕載或免維護場合。

• 常見于食品機械、醫療設備等清潔環境。

4. 交叉滾柱滑塊

• 采用交叉排列的滾柱結構，剛性強，可承受多方向載荷。

• 適用于高剛性要求的精密定位系統。

滑塊的結構與工作原理

滑塊通常由以下核心部件組成：

1. 滑塊本體：承載運動部件的主體結構，通常由鋁合金或鋼制成。

2. 滾動體（滾珠/滾柱）：減少摩擦，提高運動精度。

3. 保持架：固定滾動體，確保均勻分布。

4. 密封裝置：防止灰塵、切屑進入，延長使用壽命。

5. 潤滑系統：降低摩擦，提高運行平穩性。

工作原理：滑塊在直線導軌上滑動或滾動，通過滾動體的循環運動，將滑動摩擦轉化為滾動摩擦，從而實現高精度、低阻力的直線運動。

滑塊的核心優勢

1. 高精度：運動誤差可控制在微米級，適用于精密加工和測量設備。

2. 低摩擦：滾動摩擦系數遠低于滑動摩擦，提高傳動效率。

3. 高剛性：優化結構設計，可承受徑向、軸向和力矩載荷。

4. 長壽命：優質材料和潤滑技術確保數百萬次循環使用壽命。

5. 模塊化設計：易于安裝和維護，可適配多種導軌系統。

滑塊的應用領域

1. 數控機床：用于工作臺、刀庫的精密進給系統。

2. 工業機器人：機械臂的關節運動與線性定位。

3. 3D打印機：確保打印頭的高精度移動。

4. 自動化生產線：輸送、裝配、檢測設備的直線運動控制。

5. 醫療設備：CT機、手術機器人等高精度運動機構。

6. 半導體設備：晶圓搬運、光刻機等高潔凈度應用。

如何選擇合適的滑塊？

1. 負載要求：根據徑向力、軸向力和力矩選擇承載能力匹配的滑塊。

2. 精度等級：高精度應用（如機床）需選擇C3或更高精度等級。

3. 速度與加速度：高速運動需選擇低摩擦滾珠滑塊，重載低速可選滾柱滑塊。

4. 環境適應性：潮濕、多塵環境需選擇密封性好的型號，食品行業需不銹鋼材質。

5. 安裝方式：根據空間限制選擇法蘭式或方形滑塊。

滑塊的維護與保養

1. 定期潤滑：使用合適的潤滑脂或潤滑油，減少磨損。

2. 清潔導軌：避免灰塵、金屬屑進入滑塊內部。

3. 檢查預緊力：過緊會增加摩擦，過松會降低精度。

4. 避免超載：超出額定負載會縮短使用壽命。

5. 定期檢查：發現異常噪音或振動時及時排查問題。

未來發展趨勢

1. 智能化：集成傳感器，實時監測磨損和運行狀態。

2. 輕量化：采用高強度鋁合金或復合材料，降低慣性。

3. 免維護設計：自潤滑材料或密封潤滑技術延長維護周期。

4. 更高速度與精度：適用于高速自動化與納米級精密加工。

5. 環保材料：可回收材料和低污染潤滑劑的應用。

滑塊作為直線運動系統的核心部件，直接影響設備的精度、速度和壽命。隨著工業自動化、機器人技術和精密制造的快速發展，高性能滑塊的需求將持續增長。選擇合適的滑塊并正確維護，可顯著提升設備的穩定性和生產效率，為現代制造業提供可靠的傳動解決方案。
