1. 直線軸承概述
直線軸承(Linear Bearing)是一種用于實現高精度直線運動的機械元件,廣泛應用于自動化設備、數控機床、3D打印機、醫療設備等領域。相比傳統的滑動軸承,直線軸承采用滾動摩擦原理,具有摩擦系數低、運動平穩、精度高、壽命長等優勢。
2. 直線軸承的結構
直線軸承主要由以下幾個部分組成:
-
外筒(軸承殼體):通常由高碳鋼或不銹鋼制成,提供結構支撐。
-
滾動體(鋼球或滾柱):負責承載并減少摩擦,通常采用高精度軸承鋼(如GCr15)。
-
保持架(球籠):確保滾動體均勻分布,防止相互碰撞。
-
密封端蓋:防止灰塵、碎屑進入軸承內部,延長使用壽命。
-
潤滑脂:減少摩擦,提高運行效率。

3. 直線軸承的工作原理
直線軸承的核心原理是利用滾動體(鋼球或滾柱)在導軌上的循環滾動,將滑動摩擦轉化為滾動摩擦,從而大幅降低運動阻力。其工作過程如下:
-
當軸承沿導軌移動時,內部的鋼球在保持架的引導下循環滾動。
-
滾動體承受載荷,并將力傳遞至導軌,確保平穩運動。
-
由于滾動摩擦系數遠低于滑動摩擦(通常為1/10),直線軸承能夠實現高速、低噪音、高精度的直線運動。
4. 直線軸承的主要類型
根據結構和應用需求,直線軸承可分為以下幾類:
(1)標準型直線軸承(LM系列)
-
最常見的類型,適用于一般工業應用。
-
采用鋼球滾動,適用于輕中載荷(如自動化設備、傳送帶)。
-
示例型號:LM8、LM12(數字代表內徑,單位mm)。

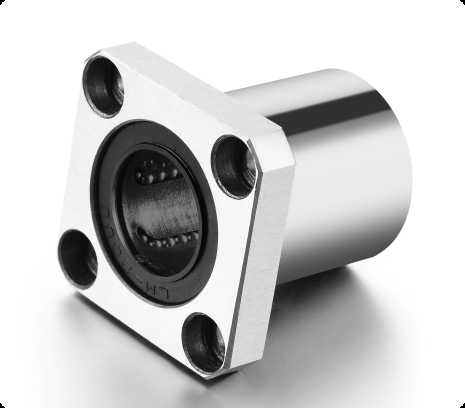

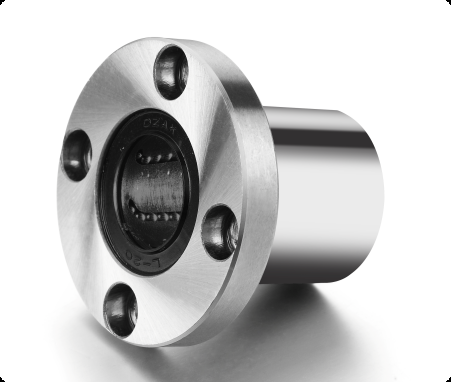

(2)法蘭型直線軸承(LM-F系列)
-
帶有安裝法蘭,便于固定,適用于空間受限的場合。
-
可承受一定的徑向和軸向負載。
-
示例型號:LM8UU-F、LM12UU-F。
(3)開口型直線軸承(LM-OP系列)
-
外筒帶有開口槽,可調節徑向間隙,適用于有偏載或振動工況。
-
常用于機械手臂、CNC機床等需要高剛性的設備。
(4)自潤滑直線軸承
-
采用特殊材料(如工程塑料+石墨)制成,無需額外潤滑。
-
適用于食品機械、醫療設備等清潔度要求高的場合。

5. 直線軸承的應用領域
-
自動化設備:機械臂、流水線輸送裝置。
-
數控機床:線性導軌配套使用,提高加工精度。
-
3D打印機:確保打印頭平穩移動。
-
醫療設備:CT掃描儀、手術機器人。
-
包裝機械:高速分揀、封口設備。
