一、直線導軌概述與發展歷程

直線導軌作為現代工業裝備中不可或缺的精密傳動元件，其發展歷程見證了機械制造技術的進步。20世紀60年代，隨著數控機床的興起，傳統的滑動導軌已無法滿足高精度、高速度的加工需求，直線導軌應運而生。經過半個多世紀的發展，如今的直線導軌已經實現了納米級的運動精度，成為高端裝備制造領域的關鍵部件。

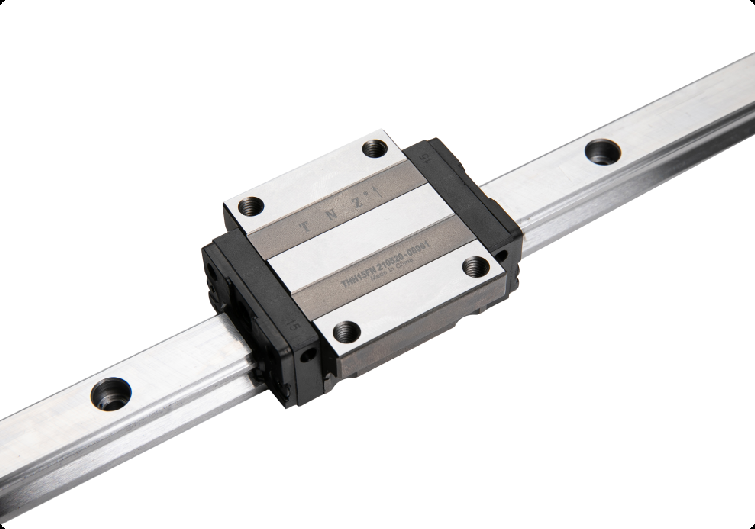

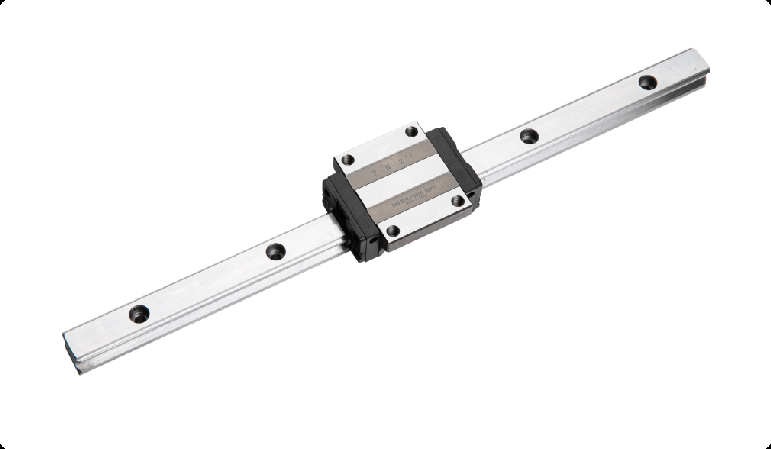

在結構組成方面，一套完整的直線導軌系統包含導軌條、滑塊、滾動體、端蓋、密封裝置等多個精密部件。其中導軌條通常采用優質合金鋼經特殊熱處理工藝制成，表面硬度可達HRC60以上，再經過精密磨削加工，表面粗糙度控制在Ra0.2μm以內。滑塊內部采用優化的滾道設計，配合精密加工的滾動體（鋼球或滾柱），確保載荷均勻分布。

二、核心技術特點與性能優勢

1. 超低摩擦特性
   通過將滑動摩擦轉變?yōu)闈L動摩擦，直線導軌的摩擦系數可低至0.001-0.003，僅為傳統滑動導軌的1/50。這種特性帶來三大顯著優勢：首先，大幅降低驅動功率需求，節能效果顯著；其次，減少發熱量，有利于保持系統精度；最后，延長使用壽命，降低維護成本。

2. 卓越的運動精度
   現代高端直線導軌的重復定位精度可達±0.5μm，行走平行度優于0.005mm/300mm。這一性能指標使得直線導軌在半導體制造、精密測量等對運動精度要求極高的領域得到廣泛應用。特別值得一提的是，通過預緊力調節機構，可以精確控制滑塊與導軌的配合間隙，實現零背隙運動。

3. 出色的承載能力
   直線導軌采用多列滾動體設計，使得其具有優異的載荷性能。以某品牌45mm規格的導軌為例，其額定動載荷可達120kN，靜載荷更是高達240kN。通過優化滾道幾何形狀和接觸角設計，現代直線導軌能夠同時承受徑向、反徑向和力矩載荷，滿足復雜工況下的使用需求。

三、選型要點與工程計算

在實際工程應用中，直線導軌的選型需要綜合考慮多方面因素：

1. 精度等級選擇
   根據設備要求，直線導軌通常分為以下幾個精度等級：

• 普通級（C級）：適用于一般工業設備，定位精度±0.05mm/m

• 精密級（H級）：用于數控機床等設備，定位精度±0.01mm/m

• 超精密級（P級）：滿足半導體設備需求，定位精度±0.003mm/m

2. 負載能力計算
   工程設計中需要計算當量載荷：
   P = C/(fH·fT·fC)
   其中：
   P：當量動載荷（N）
   C：額定動載荷（N）
   fH：硬度系數（通常1.0-1.2）
   fT：溫度系數（高溫工況需調整）
   fC：接觸系數（與安裝方式有關）

3. 壽命預估
   采用經典的壽命計算公式：
   L10 = (C/P)^3 × 50,000km
   這表示在額定載荷P作用下，90%的導軌可以達到L10公里的使用壽命。對于關鍵設備，建議采用更嚴格的L1或L5壽命標準。

四、典型應用案例分析

1. 高端數控機床
   在五軸聯動加工中心中，直線導軌直接決定了加工精度。某型號立式加工中心采用P級精度直線導軌，配合閉環光柵尺，實現了全程定位精度±0.003mm的卓越性能，滿足了航空航天精密零件的加工需求。

2. 半導體制造設備
   光刻機中的工件臺采用特殊設計的直線導軌系統，配合空氣軸承和激光干涉儀，實現了納米級的定位精度。其中導軌的溫度穩定性尤為關鍵，需要控制在±0.1℃以內。

3. 工業機器人
   六軸協作機器人的關節直線模組采用緊湊型直線導軌，在有限空間內實現了高剛性和高精度的運動性能。通過優化預緊力，既保證了運動靈活性，又確保了足夠的剛性。
